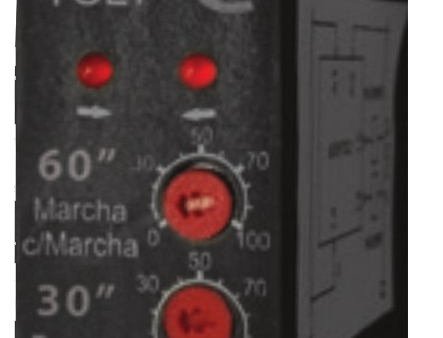

Este dispositivo es aplicable a aquellas maniobras de marcha y contramarcha de un motor con una espera intermedia de funcionamiento. Es un temporizador de accionamiento cíclico con tiempo de “ESPERA”, entre la marcha y la contramarcha. El tiempo de espera es de regulación independiente. La marcha y contramarcha son reguladas de un solo control.

Plano de conexión.

Folleto explicativo

Folleto NDCTM

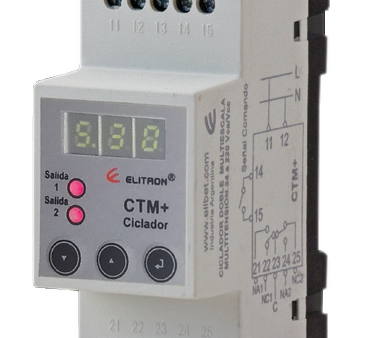

Los Relés temporizados Elitron Serie CTM, son dispositivos electrónicos que permiten ajustar el tiempo de accionamiento o desconexión del relé bajo distintos tiempos y modos en función de su programación. Son utilizados para múltiples aplicaciones industriales, entre otras la automatización de máquinas y arranque de motores, tableros de comando y entre otros. Esta diseñado para ser estable en ambientes de trabajo con ruido eléctrico manteniendo su precisión yprestación. El usuario puede setear el equipo para que funcione una cantidad de ciclos determinada o que cicle indefinidamente. De acuerdo a la configuración de los tiempos se puede hacer funcionar el rele como: Temporizador con retardo a la conexión(retardo) o retardo a la desconexión (directo). Ciclador de ciclo único, de cantidad definida de ciclos o ciclado indefinido, ya sea directo o retardado. La version CTM cuenta con 1 rele mientras que la version CTM+ cuenta con dos. Los reles de la version CTM+ se pueden cofigurar para funcionar en modo secuencial o independientemente uno del otro. Para mas informacion consultar el instructivo del CTM+.

Plano de conexión CTM:

Plano de conexión CTM+:

Instrucitvo CTM

Instructivo CTM+

Descripción del producto

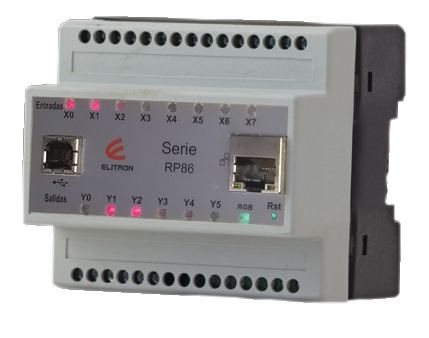

El RP86 es un Rele programable(PLC). Este tipo de equipos se utilizan ya que son totalmente configurables segun la aplicacion del usuario. Ademas , como cuentan con varias entradas y salidas, permiten que el usuario ponga uno solo de estos equipo en vez de poner muchos equipos de un uso especifico.

Instalador PlC

Instalador PLC(descarga alternativa)

Folleto PLC

Manual modbus

Descripción del producto

El automático electrónico de palier NDAT permite temporizar los encendidos de una instalación. La activación se realiza mediante pulsadores y está diseñado para ser montado sobre riel DIN de 35mm. Admite tubos fluorescentes, lámparas bajo consumo, lámparas LED y dicroicas; está diseñado para operar tanto en instalaciones de 3 hilos como en esquemas de conexión de 4 hilos utilizados por productos Europeos. Folleto NDAT

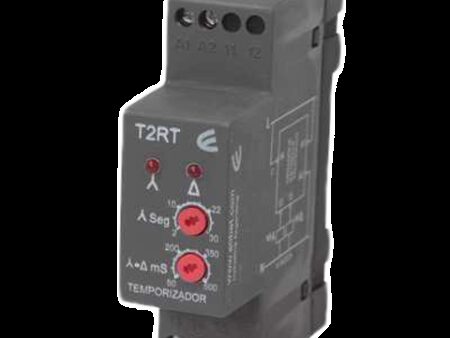

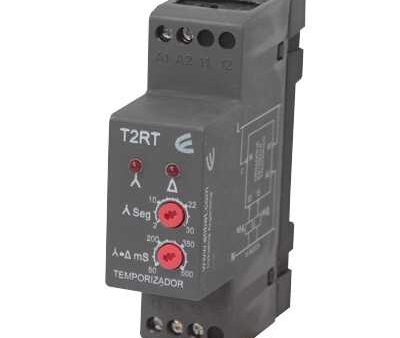

El temportizador digital T2RT, de 22mm de espesor y para montaje sobre riel Din de 35mm, posee las siguientes prestaciones:

• Tensión de alimentación de  220Vca y 24Vca
• Tiempo de conmutación a triángulo regulable de 2 a 30 segundos
• Pausa entre conmutación regulable de 50 a 500 mili-segundos

Puede descargar el instructivo de instalación del siguiente link.

Beneficios:

– Facilidad de instalación y configuración
– Amplio rango de cobertura de motores por dispositivo
– Múltiples protecciones directas e indirectas sobre el motor
– Mayor vida útil de los motores al detectar tempranamente las fallas
– Menor complejidad del tablero al reducir componentes
– Ahorro de espacio y económico en el tablero de comando

Plano de conexión:

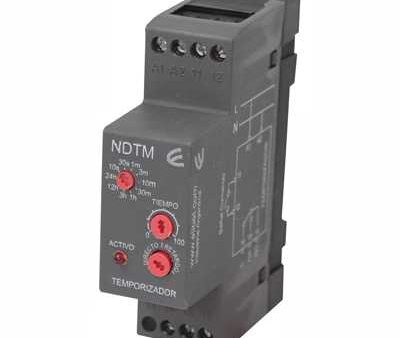

La serie de temporizadores NDTM, multiescala y multitensión ofrece las sigientes características:

• Tensión de alimentación de conmutación automática entre 220Vca, 110Vca y 24Vca/Vcc
• Multiescala
• Configuración de inicio directo o con retardo
• 1 salida NA y 1 salida NC, capacidad de corte de 10A AC21 y 2A AC23.

Puede descargar el instructivo de instalación del siguiente link.

Beneficios:

– Facilidad de instalación y configuración
– Amplio rango de cobertura de motores por dispositivo
– Múltiples protecciones directas e indirectas sobre el motor
– Mayor vida útil de los motores al detectar tempranamente las fallas
– Menor complejidad del tablero al reducir componentes
– Ahorro de espacio y económico en el tablero de comando

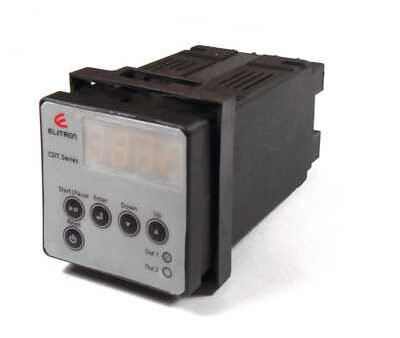

El sistema Ct5 es un equipo digital que ofrece una amplia gama de soluciones a aplicaciones de temporización, control y ciclado.

Características:
Instalable frontalmente, a bastidor o sobre Riel Din (adaptador opcional)

• Frente con protección IP60
• Programación a través de un sencillo display digital, diseñado con botones que poseen símbolos de fácil identificación
• Funciones de comienzo, pausa y reset (Opcionalmente posee la capacidad de instalar botoneras de comienzo/ pausa y reset remotos, lo cual permite utilizarlo en dispositivos de automatización con gran facilidad de operación)

Versiones y Aplicaciones

• Temporizador Directo CT5-TD
• Temporizador Retardado a la desconexión – CT5-T
• Ciclador programación de número de ciclos CT5-C
• Ciclador asimétrico con control externo de comienzo y pausa CT5-CP
• Ciclador asimétrico con control externo de comienzo y Pausa con tiempo en segundos con un decimal CT5-CPS salida Triac.
• Ciclador con pausa e inversor de marcha CT5 – TCL

· Ciclador con pausa e inversor de marcha con tiempos de marcha, contramarcha y pausas independientes CT5 – TCLP

El selector automático canalizador de fases  EF3-3 realiza la conmutación de una linea trifásica alimentando tres circuitos monofásicos de manera inteligente automatizando así por completo un tablero de alimentación balanceado.

A través de 6 contactores dimensionados par ala carga de las distintas líneas, el sistema permite ante la caída de uno o dos fases, realizar la conmutación que permita alimentar a los tres circuitos monofásicos.

Beneficios:

• Gestiona la conmutación en un tablero de tres circuitos trifásicos sin necesidad de operación humana
• Realiza la comutación automática en caso de regreso de linea de alimentación para mantener el balanceo de cargas
• Brinda protección contra alta y baja tensión a la linea monofásica.

Folleto explicativo

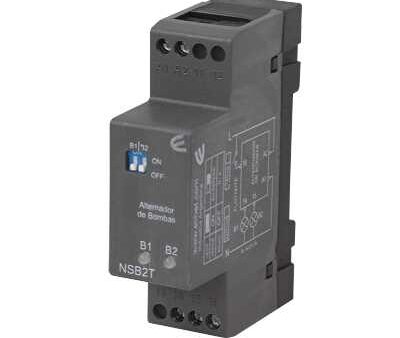

Los modelos NSB2T y NSB2T+conmuta dos bombas centrífugas en cada encendido, haciéndolas funcionar de a una a la vez.

Evita el deterioro mecánico (engrane, oxidación, resecados de juntas, etc.) al mantener las bombas siempre en actividad.

Permite la selección manual de cada bomba y posee un indicador a led por cada bomba que ayuda el verificar el estado de cada una.
Usos:

• Edificios
• Tanques y  cisternas
• Plantas de tratamiento de aguas
• Sistemas de presurización y bombeo.

Ambos sistemas permiten la alternancia de 2 bombas, y la selección a través de un interruptor del estado de cada bomba para desactivarla por software y así poder quitarla para mantenimiento.

El NSB2T+ posee dos funciones adicionales:

• Tiempo de espera: permite programar la alternancia de bombas pasado un tiempo de uso de una bomba
• Balanceo: permite seleccionar la relación de ciclado de la bomba 1 respecto de la 2, con relaciones 1:2, 1:4 y 1:8

PLANO DE CONEXION

INSTRUCTIVO NSB2T

INSTRUCTIVO NSB2T+

El ct5 NSB3+ es un alternador de 3 bombas que, ademas de contar con un display para configurar y ver el estado del equipo, cuenta con una entrada especial que comunmente se utiliza para indicar si hay tension trifasica o no al alternador. En el equipo se puede configurar que bombas son trifasicas y monofasicas y estas se desactivan automaticamente siempre y cuando la entrada de señal de trifasica este apagada.

PLANO DE CONEXIÓN:

Folleto explicativo

Descripción del producto

El modelo NSB3T conmuta dos bombas centrífugas en cada encendido, haciendolas funcionar de a una a la vez.
Evita el deterioro mecánico (engrane, oxidación, resecados de juntas, etc.) al mantener las bombas siempre en actividad. Además posee un balance por tiempo que se puede regular de un preset que se encuentra en el frente seleccionando entre 10 y 50 minutos el tiempo en que permanece la bomba encendida y luego del cual alterna a otra.

Permite la selección manual de cada bomba y posee un indicador a led por cada bomba que ayuda el verificar el estado de cada una.
En un sólo modelo se tiene la posibilidad de usar el alternador en circuitos de 24Vca o 220 Vca de tensión de comando (Ver diagrama de conexión).

Folleto explicativo

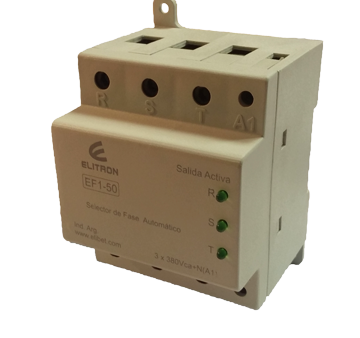

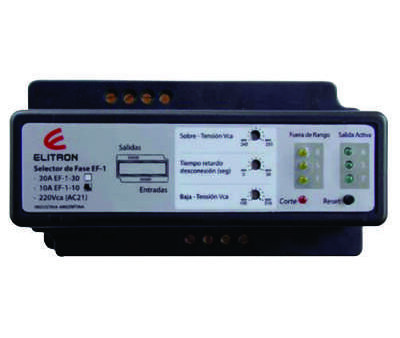

Los selectores automáticos de fase permiten gestionar en forma automática la fase de una instalación eléctrica monofásica, brindando facilidad de operación y protección a la línea.

Entres sus aplicaciones principales se destacan:
– Tableros para bombas con backup monofásico
– Instalaciones comerciales
– Sistemas de comunicaciones

Esta serie de productos posee las siguientes versiones disponibles
EF1-T con ajuste de tensión max / min y tiempo de retardo
EF1-T+ con ajuste adicional de tiempo de conmutación y retorno a fase de preferencia automática

Beneficios:

– Reducción de espacio físico comparado a instalaciones de selectores con contactores.
– Protección de tensión incorporada
– Menor complejidad del tablero al reducir componentes
– Indicación de estado de fases y  salida activa

Folleto EF1-30

Descripción del productos
